32x32 हाइब्रिड मॉड्यूलर वीडियो मैट्रिक्स

मेज़बान

वर्णन करना

32 इनपुट और 32 आउटपुट ऑडियो और वीडियो सिग्नल स्विचिंग कार्ड इंटरफेस का समर्थन करता है, हॉट स्वैपिंग का समर्थन करता है

नियंत्रण

सीरियल नियंत्रण पोर्ट

DB9 RS232 महिला कनेक्टर

पिन कॉन्फ़िगरेशन

पिन 2 टीएक्स, पिन 3 आरएक्स, पिन 5 जीएनडी

पैनल चेसिस संरचना

प्लग करने योग्य सिग्नल, 8 इनपुट कार्ड स्लॉट 8 सिग्नल इनपुट कार्ड के साथ डाले जा सकते हैं, 8 आउटपुट कार्ड स्लॉट 8 सिग्नल आउटपुट कार्ड के साथ डाले जा सकते हैं

फ्रंट पैनल नियंत्रण

बटन

पारंपरिक

परिचालन तापमान

-0-+50 डिग्री

सापेक्षिक आर्द्रता

10%-90%

बिजली की आपूर्ति

एसी 100-240वी, 50/60 हर्ट्ज़, होस्ट नो-लोड बिजली की खपत 60W, बोर्ड को छोड़कर

चेसिस का आकार (मिमी)

वीएमसी{{0}}: 436.6L x 320.0W x 221.5H

इनपुट सिग्नल कार्ड-वीएमसी-4आई-एचडी-4के

इनपुट संकेत

{{0}चैनल एचडीएमआई सिग्नल, 4-चैनल एनालॉग ऑडियो सिग्नल

बिजली की खपत

12.5W

इनपुट कनेक्टर्स

ए टाइप करें 19-पिन फीमेल, 3-पिन प्लग करने योग्य टर्मिनल ब्लॉक

रंग की गहराई

8 बिट

सिग्नल प्रकार

एचडीएमआई, डीवीआई-डी, इनपुट सिग्नल की स्वचालित पहचान

बैंडविड्थ

10.2जीपीबीएस

तापमान

0 डिग्री - +50 डिग्री

नमी

10% - 90%

संकल्प

अधिकतम इनपुट रिज़ॉल्यूशन 4096 x 2160P@60Hz, इनपुट अनुकूली

ऑडियो प्रारूप

एंबेडेड ऑडियो पीसीएम, डोबली डिजिटल, डीटीएस, डीटीएस-एचडी प्रारूपों का समर्थन करता है, बाहरी ऑडियो पीसीएम प्रारूप का समर्थन करता है

मानक

HDMI1.4, HDCP2.2 को सपोर्ट करें

ईडीआईडी ​​प्रबंधन

ईडीआईडी ​​सीखने के कार्य का समर्थन करें

अन्य सुविधाओं

क्रोमा, चमक, कंट्रास्ट, रंग तापमान और तीक्ष्णता मान सेटिंग्स का समर्थन करें, कैरेक्टर ओवरले फ़ंक्शन, हॉट प्लग का समर्थन करें

इनपुट सिग्नल कार्ड-वीएमसी-4आई-ओएफ

इनपुट संकेत

4-चैनल ऑप्टिकल फाइबर सिग्नल, स्वचालित इनपुट सिग्नल पहचान

बिजली की खपत

24W

इनपुट कनेक्टर्स

फाइबर ऑप्टिक मॉड्यूल

डेटा के प्रकार

डीवीआई/एचडीएमआई

अधिकतम दर

10.2 जीबीपीएस

सापेक्षिक आर्द्रता

10%-90%

तापमान

0 डिग्री -+50 डिग्री

रंग की गहराई

8 बिट, 10 बिट, 12 बिट, 16 बिट

फाइबर ऑप्टिक मॉड्यूल

इंटरफ़ेस विशिष्टताएँ

एलसी इंटरफ़ेस

फाइबर ऑप्टिक सिग्नल

9 समायोज्य रिज़ॉल्यूशन, उच्चतम इनपुट रिज़ॉल्यूशन 4096x2160@30Hz है

संचरण दूरी

फाइबर ऑप्टिक ट्रांसमीटर/रिसीवर के साथ उपयोग करने की आवश्यकता है, 4096x2160@30Hz सिंगल-मोड फाइबर अधिकतम ट्रांसमिशन दूरी 2KM है, मल्टी-मोड 300M है

अधिकतम डेटा दर

10.2Gbit/s

अन्य

समारोह

कैरेक्टर ओवरले फ़ंक्शन और हॉट स्वैप का समर्थन करें

इनपुट सिग्नल कार्ड-वीएमसी-4आई-एचबीटी

वीडियो इनपुट

इनपुट संकेत

4-चैनल एचडीबीटी सिग्नल, स्वचालित इनपुट सिग्नल पहचान

इनपुट स्तर

टीएमडीएस 2.9वी-3.3वी

इनपुट कनेक्टर्स

RJ45, पीले-हरे दोहरे रंग के संकेतक प्रकाश के साथ

इनपुट प्रतिबाधा

विभेदक रेखा 100Ω

बिजली की खपत

21W

श्रव्य इनपुट

इनपुट संकेत

4-चैनल स्टीरियो सिग्नल

इनपुट कनेक्टर्स

3.5 मिमी ऑडियो जैक

इनपुट प्रतिबाधा

75Ω

आवृत्ति प्रतिक्रिया

20 हर्ट्ज़-20के हर्ट्ज़

नियंत्रण

नियंत्रण संकेत

4-वे आरएस232 नियंत्रण सिग्नल

नियंत्रण बंदरगाह

3-प्लगयोग्य टर्मिनल ब्लॉक को पिन करें

शिष्टाचार

RS232 प्रोटोकॉल का समर्थन करें, IR, RS232 दो-तरफा पारदर्शी ट्रांसमिशन का समर्थन करें

पारंपरिक

पाना

0 डीबी

बैंडविड्थ

10.2 जीबीपीएस

संकल्प

1920×1080@60Hz तक सपोर्ट करता है

क्रॉसस्टॉक

<-50dB@5MHz

संचरण दूरी

1080p 70 मी से कम या उसके बराबर

स्विचिंग दर

200ns (अधिकतम)

परिचालन तापमान

-10 डिग्री -+40 डिग्री

सापेक्षिक आर्द्रता

10%-90%

ऑडियो प्रारूप

एंबेडेड ऑडियो पीसीएम, डोबली डिजिटल, डीटीएस, डीटीएस-एचडी प्रारूपों का समर्थन करता है, बाहरी ऑडियो पीसीएम प्रारूप का समर्थन करता है

एचडीएमआई मानक

HDMI1.4a को सपोर्ट करें

ईडीआईडी, एचडीसीपी

EDID मैनुअल प्रबंधन का समर्थन करें, HDCP1.4 के साथ संगत

अन्य सुविधाओं

वर्णिकता, चमक, कंट्रास्ट, रंग तापमान और तीक्ष्णता मान सेटिंग्स, कैरेक्टर ओवरले फ़ंक्शन, हॉट प्लग और पीओएच बाहरी बिजली आपूर्ति फ़ंक्शन का समर्थन करता है

इनपुट सिग्नल कार्ड-वीएमसी-2आई-एचबीटी-4के

वीडियो इनपुट

इनपुट संकेत

2 -चैनल एचडीबीटी सिग्नल, स्वचालित इनपुट सिग्नल पहचान

इनपुट स्तर

टीएमडीएस 2.9वी-3.3वी

इनपुट कनेक्टर्स

RJ45, पीले-हरे दोहरे रंग के संकेतक प्रकाश के साथ

इनपुट प्रतिबाधा

विभेदक रेखा 100Ω

बिजली की खपत

21W

श्रव्य इनपुट

इनपुट संकेत

2- वे स्टीरियो सिग्नल

इनपुट कनेक्टर्स

3.5 मिमी ऑडियो जैक

इनपुट प्रतिबाधा

75Ω

आवृत्ति प्रतिक्रिया

20 हर्ट्ज़-20के हर्ट्ज़

नियंत्रण

नियंत्रण संकेत

2- रास्ता आरएस232 नियंत्रण संकेत

नियंत्रण बंदरगाह

3-प्लगयोग्य टर्मिनल ब्लॉक को पिन करें

शिष्टाचार

RS232 प्रोटोकॉल का समर्थन करें, IR, RS232 दो-तरफा पारदर्शी ट्रांसमिशन का समर्थन करें

पारंपरिक

पाना

0 डीबी

बैंडविड्थ

10.2 जीबीपीएस

संकल्प

4096 x 2160P@30Hz तक सपोर्ट करता है

क्रॉसस्टॉक

<-50dB@5MHz

संचरण दूरी

1080p 70 मी से कम या उसके बराबर

स्विचिंग दर

200ns (अधिकतम)

परिचालन तापमान

-10 डिग्री -+40 डिग्री

सापेक्षिक आर्द्रता

10%-90%

ऑडियो प्रारूप

एंबेडेड ऑडियो पीसीएम, डोबली डिजिटल, डीटीएस, डीटीएस-एचडी प्रारूपों का समर्थन करता है, बाहरी ऑडियो पीसीएम प्रारूप का समर्थन करता है

एचडीएमआई मानक

HDMI1.4 मानक का समर्थन करें

ईडीआईडी, एचडीसीपी

EDID मैनुअल प्रबंधन का समर्थन करें, HDCP2.2 और बैकवर्ड संगत का समर्थन करें

अन्य सुविधाओं

वर्णिकता, चमक, कंट्रास्ट, रंग तापमान और तीक्ष्णता मान सेटिंग्स, कैरेक्टर ओवरले फ़ंक्शन, हॉट प्लग और पीओएच बाहरी बिजली आपूर्ति फ़ंक्शन का समर्थन करता है

इनपुट सिग्नल कार्ड-वीएमसी-4आई-डीवी

इनपुट संकेत

4-रास्ता डीवीआई सिग्नल

इनपुट स्तर

टीएमडीएस 2.9वी-3.3वी

इनपुट कनेक्टर्स

महिला पोर्ट डीबी24+5

इनपुट प्रतिबाधा

75Ω

बिजली की खपत

10W

पारंपरिक

पाना

0 डीबी

बैंडविड्थ

अधिकतम डेटा दर 4.95Gbit/s

वीडियो संकेत

डीवीआई, एचडीएमआई, वीजीए, सी-वीडियो, वाईपीबीपीआर, इनपुट सिग्नल की स्वचालित पहचान

अधिकतम समय विलंब

5nS(±1nS)

डेटा के प्रकार

8 बिट

क्रॉसस्टॉक

<-50dB@5MHz

स्विचिंग दर

200ns (अधिकतम) क्रॉसस्टॉक

संकल्प

1920× 1200 @60Hz तक सपोर्ट करता है

ऑडियो प्रारूप

एंबेडेड ऑडियो पीसीएम, डोबली डिजिटल, डीटीएस, डीटीएस-एचडी प्रारूपों का समर्थन करता है, बाहरी ऑडियो पीसीएम प्रारूप का समर्थन करता है

ऑडियो नमूनाकरण दर

32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K

ईडीआईडी ​​और डीडीसी प्रबंधन

डीवीआई और एचडीएमआई मानकों का उपयोग करते हुए विस्तारित डिस्प्ले आइडेंटिफिकेशन (ईडीआईडी) और डिस्प्ले डेटा चैनल (डीडीसी) का समर्थन करता है

एचडीसीपी प्रबंधन

हाई-बैंडविड्थ डिजिटल कंटेंट प्रोटेक्शन (एचडीसीपी) का समर्थन करता है और डीवीआई और एचडीएमआई1.3 मानकों का उपयोग करता है

अन्य सुविधाओं

वर्णिकता, चमक, कंट्रास्ट, रंग तापमान और तीक्ष्णता मान सेटिंग्स, कैरेक्टर ओवरले फ़ंक्शन, हॉट प्लग का समर्थन करें

इनपुट सिग्नल कार्ड-वीएमसी-4आई-एचडी

इनपुट संकेत

{{0}चैनल एचडीएमआई सिग्नल (डीवीआई के साथ संगत), 4-चैनल एनालॉग ऑडियो सिग्नल

बिजली की खपत

10W

इनपुट कनेक्टर्स

ए टाइप करें 19-पिन फीमेल, 3-पिन प्लग करने योग्य टर्मिनल ब्लॉक

रंग की गहराई

8 और 10 और 12 बिट

सिग्नल प्रकार

एचडीएमआई, डीवीआई-डी, इनपुट सिग्नल की स्वचालित पहचान

बैंडविड्थ

6.75जीपीबीएस

तापमान

0 डिग्री - +50 डिग्री

नमी

10% - 90%

मानक

एचडीसीपी मानक के साथ संगत HDMI1.3 का समर्थन करें

संकल्प

1920×1080@60Hz तक सपोर्ट करता है

ऑडियो प्रारूप

एंबेडेड ऑडियो पीसीएम, डोबली डिजिटल, डीटीएस, डीटीएस-एचडी प्रारूपों का समर्थन करता है, बाहरी ऑडियो पीसीएम प्रारूप का समर्थन करता है

ईडीआईडी ​​और डीडीसी प्रबंधन

डीवीआई और एचडीएमआई मानकों का उपयोग करते हुए विस्तारित डिस्प्ले आइडेंटिफिकेशन (ईडीआईडी) और डिस्प्ले डेटा चैनल (डीडीसी) का समर्थन करता है

अन्य सुविधाओं

वर्णिकता, चमक, कंट्रास्ट, रंग तापमान और तीक्ष्णता मान सेटिंग्स, कैरेक्टर ओवरले फ़ंक्शन, हॉट प्लग का समर्थन करें

इनपुट सिग्नल कार्ड-वीएमसी-4आई-वीजी

वीडियो इनपुट

इनपुट संकेत

4-वे वीजीए सिग्नल

युग्मन इनपुट

केवल एसी कपलिंग

इनपुट कनेक्टर्स

15-पिन डी-टाइप फीमेल पोर्ट

इनपुट स्तर

{{0}}.5-2.0वीपी-पी

इनपुट प्रतिबाधा

75Ω

श्रव्य इनपुट

इनपुट संकेत

एनालॉग ऑडियो सिग्नल के 4 चैनल

ऑडियो इनपुट प्रतिबाधा

>10KΩ

इनपुट कनेक्टर्स

3-प्लगयोग्य टर्मिनल ब्लॉक को पिन करें

इनपुट प्रतिबाधा

75Ω

आवृत्ति प्रतिक्रिया

20 हर्ट्ज़-20के हर्ट्ज़

पारंपरिक

पाना

0 डीबी

बैंडविड्थ

वाईपीबीपीआर: 170 मेगाहर्ट्ज; सी-वीडियो: 150 मेगाहर्ट्ज; वीजीए: 170 मेगाहर्ट्ज

स्विचिंग दर

200ns(अधिकतम)

क्रॉसस्टॉक

<-50dB@5MHz

वीडियो संकेत

वीजीए (आरजीबीएचवी), वाईपीबीपीआर, सी-वीडियो, इनपुट सिग्नल की स्वचालित पहचान

क्रोमा स्पेस

रंग स्थान के समायोजन का समर्थन करता है: YCBCR\RGB

संकल्प

1920×1200 @ 60Hz तक सपोर्ट करता है

बिजली की खपत

12W

अन्य सुविधाओं

वर्णिकता, चमक, कंट्रास्ट, रंग तापमान और तीक्ष्णता मान सेटिंग्स का समर्थन करता है; चरित्र ओवरले फ़ंक्शन; गर्म प्लग; वीजीए सिग्नल इनपुट स्वचालित सुधार; एकल पोर्ट फ़ैक्टरी सेटिंग्स पर पुनर्स्थापित करें

इनपुट सिग्नल कार्ड-वीएमसी-4आई-एवी

इनपुट संकेत

{{0}चैनल सीवीबीएस सिग्नल, 4-चैनल एनालॉग ऑडियो सिग्नल

समर्थित ऑडियो प्रारूप

स्टीरियो

इनपुट कनेक्टर्स

बीएनसी कनेक्टर, 3-पिन प्लग करने योग्य टर्मिनल ब्लॉक

मानक

PAL और NTSC प्रारूपों का समर्थन करें

बिजली की खपत

11W

संकल्प

7 समायोज्य स्तर, 1920×1080@60Hz तक

पारंपरिक

ऑडियो शोर तल

-80डीबी

अधिकतम ऑडियो विरूपण

2.0V

परिचालन तापमान

0 डिग्री - +50 डिग्री

सापेक्षिक आर्द्रता

10% - 90%

बैंडविड्थ

6.75 जीबीपीएस

स्वचालित लाइन स्केलिंग फ़ंक्शन

सहायता

अन्य सुविधाओं

क्रोमा, चमक, कंट्रास्ट, रंग तापमान और तीक्ष्णता मान सेटिंग्स का समर्थन करता है; चरित्र ओवरले फ़ंक्शन; गर्म प्लग

इनपुट सिग्नल कार्ड-वीएमसी-4आई-एसडी

इनपुट संकेत

4-चैनल एसडीआई सिग्नल (प्रत्येक एक एसडीआई लूप आउटपुट के साथ)

इनपुट स्तर

टीएमडीएस 2.9वी-3.3वी

इनपुट कनेक्टर्स

बीएनसी कनेक्टर्स

इनपुट प्रतिबाधा

75Ω

वीडियो संकेत

एसडीआई, एचडी-एसडीआई, 3जी-एसडीआई, इनपुट सिग्नल की स्वचालित पहचान

बिजली की खपत

14W

पारंपरिक

रंग की गहराई

8&10&12बिट

कार्य दूरी

1080p 100 मीटर से कम या उसके बराबर (कृपया उच्च गुणवत्ता वाले तार का उपयोग करें)

बैंडविड्थ

6.75 जीबीपीएस

अधिकतम संकल्प

1080p@60Hz

परिचालन तापमान

0 डिग्री - +50 डिग्री

सापेक्षिक आर्द्रता

10% - 90%

लाइन दोहरीकरण कार्य

सहायता

संकल्प

1920×1080@60Hz तक सपोर्ट करता है;

अन्य सुविधाओं

क्रोमा, चमक, कंट्रास्ट, रंग तापमान और तीक्ष्णता मान सेटिंग्स का समर्थन करता है; चरित्र ओवरले फ़ंक्शन; गर्म प्लग

इनपुट सिग्नल कार्ड-वीएमसी-4आई-एचवी

इनपुट संकेत

2-वे एचडीएमआई सिग्नल (डीवीआई के साथ संगत);

2-वे वीजीए सिग्नल;

4-चैनल स्टीरियो ऑडियो सिग्नल

बिजली की खपत

12W

इनपुट कनेक्टर्स

टाइप ए 19-पिन महिला कनेक्टर; 15-पिन डी-प्रकार महिला कनेक्टर; 3-प्लगयोग्य टर्मिनल ब्लॉक को पिन करें

संकल्प

1920×1080@60Hz तक सपोर्ट करता है

पारंपरिक

एचडीएमआई पोर्ट:

रंग की गहराई

8 और 10 और 12 बिट

सिग्नल प्रकार

एचडीएमआई, डीवीआई-डी, इनपुट सिग्नल की स्वचालित पहचान

बैंडविड्थ

6.75जीपीबीएस

तापमान

0 डिग्री - +50 डिग्री

नमी

10% - 90%

ऑडियो प्रारूप

एंबेडेड ऑडियो पीसीएम, डोबली डिजिटल, डीटीएस, डीटीएस-एचडी प्रारूपों का समर्थन करता है, बाहरी ऑडियो पीसीएम प्रारूप का समर्थन करता है

मानक

एचडीसीपी मानक के साथ संगत HDMI1.3 का समर्थन करें

ईडीआईडी ​​और डीडीसी प्रबंधन

विस्तारित डिस्प्ले आइडेंटिफिकेशन (ईडीआईडी) और डिस्प्ले डेटा चैनल (डीडीसी) का समर्थन करता है

वीजीए पोर्ट:

युग्मन इनपुट

केवल एसी कपलिंग

इनपुट स्तर

{{0}}.5-2.0वीपी-पी

इनपुट प्रतिबाधा

75Ω

आवृत्ति प्रतिक्रिया

20 हर्ट्ज़-20के हर्ट्ज़

पाना

0 डीबी

क्रॉसस्टॉक

<-50dB@5MHz

स्विचिंग दर

200ns(अधिकतम)

क्रोमा स्पेस

YCBCR\RGB का समर्थन समायोजन

वीडियो संकेत

वीजीए (आरजीबीएचवी), वाईपीबीपीआर, सी-वीडियो, इनपुट सिग्नल की स्वचालित पहचान

अन्य सुविधाओं

वीजीए सिग्नल इनपुट और सिंगल-पोर्ट फ़ैक्टरी रीसेट के स्वचालित सुधार का समर्थन करता है

समारोह

हॉट प्लग और अनप्लग का समर्थन करें, क्रोमा, चमक, कंट्रास्ट, रंग तापमान और तीक्ष्णता मान सेटिंग्स का समर्थन करें, कैरेक्टर ओवरले फ़ंक्शन का समर्थन करें

आउटपुट सिग्नल कार्ड-वीएमसी{{1}ओ-एचडी-4के

उत्पादन में संकेत

{{0}चैनल एचडीएमआई सिग्नल, 4-चैनल एनालॉग ऑडियो सिग्नल

बिजली की खपत

12.5 W

आउटपुट कनेक्टर्स

ए टाइप करें 19-पिन फीमेल, 3-पिन प्लग करने योग्य टर्मिनल ब्लॉक

रंग की गहराई

8 बिट

पारंपरिक

सिग्नल प्रकार

एचडीएमआई, डीवीआई-डी

बैंडविड्थ

10.2जीपीबीएस

तापमान

0 डिग्री - +50 डिग्री

नमी

10% - 90%

संकल्प

8 समायोज्य स्तर, 4096 x 2160@60 हर्ट्ज तक

ऑडियो प्रारूप

एंबेडेड ऑडियो पीसीएम, डोबली डिजिटल, डीटीएस, डीटीएस-एचडी प्रारूपों का समर्थन करता है, बाहरी ऑडियो पीसीएम प्रारूप का समर्थन करता है

मानक

HDMI1.4, HDCP2.2 को सपोर्ट करें

ईडीआईडी ​​और डीडीसी प्रबंधन

ईडीआईडी ​​शिक्षण समारोह और डीडीसी संचार का समर्थन करें

अन्य सुविधाओं

आउटपुट फॉर्मेट, स्वतंत्र ऑडियो सिग्नल ट्रांसमिशन और कमांड के माध्यम से हॉट प्लगिंग सेट करने का समर्थन करता है

आउटपुट सिग्नल कार्ड-VMC-4O-OF

उत्पादन में संकेत

4-वे ऑप्टिकल फाइबर सिग्नल

बिजली की खपत

32W

आउटपुट कनेक्टर्स

फाइबर ऑप्टिक मॉड्यूल

अधिकतम दर

10.2 जीबीपीएस

डेटा के प्रकार

डीवीआई/एचडीएमआई

तापमान

0 डिग्री -+50 डिग्री

सापेक्षिक आर्द्रता

10%-90%

रंग की गहराई

8 बिट, 10 बिट, 12 बिट, 16 बिट

संकल्प

4K @ 30Hz के उच्चतम आउटपुट रिज़ॉल्यूशन के साथ 36 समायोज्य रिज़ॉल्यूशन का समर्थन करता है

फाइबर ऑप्टिक मॉड्यूल

इंटरफ़ेस विशिष्टताएँ

एलसी इंटरफ़ेस

फाइबर ऑप्टिक सिग्नल

सिंगल-मोड ऑप्टिकल फाइबर की अधिकतम ट्रांसमिशन दूरी 2KM है, और मल्टी-मोड ऑप्टिकल फाइबर की अधिकतम ट्रांसमिशन दूरी 300M है

संचरण दूरी

4K30 ट्रांसमिशन दूरी: सिंगल-मोड ऑप्टिकल फाइबर की अधिकतम ट्रांसमिशन दूरी 2KM है, और मल्टी-मोड 300M है

अन्य सुविधाओं

निर्देशों के माध्यम से आउटपुट प्रारूप सेट करने का समर्थन करें, हॉट प्लग और अनप्लग का समर्थन करें

आउटपुट सिग्नल कार्ड-वीएमसी-4ओ-एचबीटी

वीडियो आउटपुट

उत्पादन में संकेत

4-चैनल एचडीबीटी सिग्नल

आउटपुट स्तर

टीएमडीएस 2.9वी-3.3वी

आउटपुट कनेक्टर्स

RJ45, पीले-हरे दोहरे रंग के संकेतक प्रकाश के साथ

आउटपुट प्रतिबाधा

विभेदक रेखा 100Ω

बिजली की खपत

21W

ऑडियो आउटपुट

उत्पादन में संकेत

4-चैनल स्टीरियो सिग्नल

आउटपुट कनेक्टर्स

3.5 मिमी ऑडियो जैक

आउटपुट प्रतिबाधा

75Ω

आवृत्ति प्रतिक्रिया

20 हर्ट्ज़-20के हर्ट्ज़

नियंत्रण

नियंत्रण संकेत

4-वे आरएस232 नियंत्रण सिग्नल

नियंत्रण बंदरगाह

3-प्लगयोग्य टर्मिनल ब्लॉक को पिन करें

शिष्टाचार

RS232 प्रोटोकॉल का समर्थन करें

पारंपरिक

पाना

0 डीबी

बैंडविड्थ

10.2 जीबीपीएस

संकल्प

1080p तक निर्बाध समर्थन

क्रॉसस्टॉक

<-50dB@5MHz

संचरण दूरी

1080p 70 मी से कम या उसके बराबर

स्विचिंग दर

200ns (अधिकतम)

परिचालन तापमान

-10 डिग्री -+40 डिग्री

सापेक्षिक आर्द्रता

10%-90%

ऑडियो प्रारूप

एंबेडेड ऑडियो पीसीएम, डोबली डिजिटल, डीटीएस, डीटीएस-एचडी प्रारूपों का समर्थन करता है, बाहरी ऑडियो पीसीएम प्रारूप का समर्थन करता है

एचडीएमआई मानक

HDMI1.4 को सपोर्ट करें, HDCP 2.2 के साथ संगत

ईडीआईडी ​​और डीडीसी प्रबंधन

ईडीआईडी ​​मैनुअल प्रबंधन और डीडीसी संचार फ़ंक्शन का समर्थन करें

संकल्प

1920×1080@60Hz के उच्चतम आउटपुट रिज़ॉल्यूशन के साथ 36 समायोज्य रिज़ॉल्यूशन का समर्थन करता है

संचरण दूरी

1920×1080P60Hz ट्रांसमिशन दूरी 70 मीटर तक

अन्य सुविधाओं

कमांड के माध्यम से आउटपुट फॉर्मेट, हॉट प्लग और पीओएच बाहरी बिजली आपूर्ति कार्यों को सेट करने का समर्थन करता है

आउटपुट सिग्नल कार्ड-VMC{{1}O-HBT-4K

वीडियो आउटपुट

उत्पादन में संकेत

2- रास्ता एचडीबीटी सिग्नल

आउटपुट स्तर

टीएमडीएस 2.9वी-3.3वी

आउटपुट कनेक्टर्स

RJ45, पीले-हरे दोहरे रंग के संकेतक प्रकाश के साथ

आउटपुट प्रतिबाधा

विभेदक रेखा 100Ω

बिजली की खपत

21W

ऑडियो आउटपुट

उत्पादन में संकेत

2- वे स्टीरियो सिग्नल

आउटपुट कनेक्टर्स

3.5 मिमी ऑडियो जैक

आउटपुट प्रतिबाधा

75Ω

आवृत्ति प्रतिक्रिया

20 हर्ट्ज़-20के हर्ट्ज़

नियंत्रण

नियंत्रण संकेत

4-वे आरएस232 नियंत्रण सिग्नल

नियंत्रण बंदरगाह

3-प्लगयोग्य टर्मिनल ब्लॉक को पिन करें

शिष्टाचार

RS232 प्रोटोकॉल का समर्थन करें

पारंपरिक

पाना

0 डीबी

बैंडविड्थ

10.2 जीबीपीएस

संकल्प

4096 x 2 160@30Hz तक सपोर्ट करता है

क्रॉसस्टॉक

<-50dB@5MHz

संचरण दूरी

1080p 70m से कम या उसके बराबर, 4K 40M से कम या उसके बराबर

स्विचिंग दर

200ns (अधिकतम)

परिचालन तापमान

-10 डिग्री -+40 डिग्री

सापेक्षिक आर्द्रता

10%-90%

ऑडियो प्रारूप

एंबेडेड ऑडियो पीसीएम, डोबली डिजिटल, डीटीएस, डीटीएस-एचडी प्रारूपों का समर्थन करता है, बाहरी ऑडियो पीसीएम प्रारूप का समर्थन करता है

एचडीएमआई मानक

HDMI1.4 को सपोर्ट करें, HDCP 2.2 के साथ संगत

ईडीआईडी ​​और डीडीसी प्रबंधन

ईडीआईडी ​​मैनुअल प्रबंधन और डीडीसी संचार फ़ंक्शन का समर्थन करें

संकल्प

4096 x 2 160@30हर्ट्ज के उच्चतम आउटपुट रिज़ॉल्यूशन के साथ 36 समायोज्य रिज़ॉल्यूशन का समर्थन करता है

संचरण दूरी

40M दूरी तक 4K, 70M तक 1080P को सपोर्ट करता है

अन्य सुविधाओं

कमांड के माध्यम से आउटपुट फॉर्मेट, हॉट प्लग और पीओएच बाहरी बिजली आपूर्ति कार्यों को सेट करने का समर्थन करता है

आउटपुट सिग्नल कार्ड-वीएमसी-4ओ-डीवी

उत्पादन में संकेत

4-रास्ता डीवीआई सिग्नल

आउटपुट स्तर

टीएमडीएस 2.9वी-3.3वी

आउटपुट कनेक्टर्स

महिला पोर्ट डीबी24+5

आउटपुट प्रतिबाधा

75Ω

बिजली की खपत

6W

पारंपरिक

पाना

0 डीबी

बैंडविड्थ

4.95Gbit/s

वीडियो संकेत

डीवीआई, एचडीएमआई, वीजीए, सी-वीडियो, वाईपीबीपीआर

अधिकतम समय विलंब

5nS(±1nS)

डेटा के प्रकार

8 बिट

क्रॉसस्टॉक

<-50dB@5MHz

संकल्प

36 समायोज्य स्तर, 1920×1200@60Hz तक

स्विचिंग दर

200ns (अधिकतम) क्रॉसस्टॉक

ऑडियो प्रारूप

एंबेडेड ऑडियो पीसीएम, डोबली डिजिटल, डीटीएस, डीटीएस-एचडी प्रारूपों का समर्थन करता है, बाहरी ऑडियो पीसीएम प्रारूप का समर्थन करता है

ऑडियो नमूनाकरण दर

32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K

ईडीआईडी ​​और डीडीसी प्रबंधन

डीवीआई और एचडीएमआई मानकों का उपयोग करते हुए विस्तारित डिस्प्ले आइडेंटिफिकेशन (ईडीआईडी) और डिस्प्ले डेटा चैनल (डीडीसी) का समर्थन करता है

एचडीसीपी प्रबंधन

हाई-बैंडविड्थ डिजिटल कंटेंट प्रोटेक्शन (एचडीसीपी) का समर्थन करता है और डीवीआई और एचडीएमआई1.3 मानकों का उपयोग करता है

अन्य सुविधाओं

कमांड के माध्यम से आउटपुट फॉर्मेट सेट करने और हॉट प्लगिंग का समर्थन करता है

आउटपुट सिग्नल कार्ड-वीएमसी-4ओ-एचडी

उत्पादन में संकेत

{{0}चैनल एचडीएमआई सिग्नल (डीवीआई के साथ संगत), 4-चैनल एनालॉग ऑडियो सिग्नल

बिजली की खपत

8W

आउटपुट कनेक्टर्स

ए टाइप करें 19-पिन फीमेल, 3-पिन प्लग करने योग्य टर्मिनल ब्लॉक

रंग की गहराई

8 बिट

सिग्नल प्रकार

एचडीएमआई, डीवीआई-डी

बैंडविड्थ

6.75जीपीबीएस

तापमान

0 डिग्री - +50 डिग्री

नमी

10% - 90%

संकल्प

36 समायोज्य रिज़ॉल्यूशन, 1920×1200@60Hz तक

ऑडियो प्रारूप

एंबेडेड ऑडियो पीसीएम, डोबली डिजिटल, डीटीएस, डीटीएस-एचडी प्रारूपों का समर्थन करता है, बाहरी ऑडियो पीसीएम प्रारूप का समर्थन करता है

मानक

HDMI1.3 को सपोर्ट करें, HDCP के साथ संगत

ईडीआईडी ​​और डीडीसी प्रबंधन

ईडीआईडी ​​शिक्षण फ़ंक्शन और डिस्प्ले डेटा चैनल (डीडीसी) का समर्थन करें

अन्य सुविधाओं

निर्देशों के माध्यम से आउटपुट स्वरूप सेटिंग का समर्थन करें, हॉट प्लग का समर्थन करें

आउटपुट सिग्नल कार्ड-वीएमसी-4ओ-वीजी

वीडियो आउटपुट

उत्पादन में संकेत

4-वे वीजीए सिग्नल

स्विच प्रकार

लंबवत रिक्ति

आउटपुट कनेक्टर्स

15-पिन डी-टाइप फीमेल पोर्ट

आउटपुट स्तर

{{0}}.5-2.0वीपी-पी

आउटपुट प्रतिबाधा

75Ω

संकल्प

36 समायोज्य रिज़ॉल्यूशन, 1920×1200@60Hz तक

सिग्नल प्रकार

वीजीए, वाईपीबीपीआर, सी-वीडियो सिग्नल प्रारूपों का समर्थन करें

ऑडियो आउटपुट

उत्पादन में संकेत

एनालॉग ऑडियो सिग्नल के 4 चैनल

आउटपुट प्रतिबाधा

75Ω

आउटपुट कनेक्टर्स

3-प्लगयोग्य टर्मिनल ब्लॉक को पिन करें

आवृत्ति प्रतिक्रिया

20 हर्ट्ज़-20के हर्ट्ज़

पारंपरिक

पाना

0 डीबी

स्विचिंग दर

200ns(अधिकतम)

क्रॉसस्टॉक

<-50dB@5MHz

बिजली की खपत

6W

अन्य सुविधाओं

कमांड के माध्यम से आउटपुट फॉर्मेट सेट करने और हॉट प्लगिंग का समर्थन करता है

आउटपुट सिग्नल कार्ड-वीएमसी-4ओ-एवी

उत्पादन में संकेत

{{0}चैनल सीवीबीएस सिग्नल, 4-चैनल एनालॉग ऑडियो सिग्नल

संकल्प

480I और 576I दो रिज़ॉल्यूशन समायोज्य हैं

आउटपुट कनेक्टर्स

बीएनसी कनेक्टर, 3-पिन प्लग करने योग्य टर्मिनल ब्लॉक

आउटपुट ऑडियो प्रारूप

स्टीरियो

बिजली की खपत

9W

संचरण दूरी

100 मीटर से कम या उसके बराबर (कृपया उच्च गुणवत्ता वाले तार का उपयोग करें)

पारंपरिक

ऑडियो शोर तल

-80डीबी

अधिकतम ऑडियो विरूपण

2.0V

परिचालन तापमान

0 डिग्री - +50 डिग्री

सापेक्षिक आर्द्रता

10% - 90%

बैंडविड्थ

6.75 जीबीपीएस

मानक

PAL और NTSC प्रारूपों का समर्थन करें

अन्य सुविधाओं

कमांड के माध्यम से आउटपुट फॉर्मेट सेट करने और हॉट प्लगिंग का समर्थन करता है

आउटपुट सिग्नल कार्ड-वीएमसी-4ओ-एसडी

उत्पादन में संकेत

4-चैनल एसडीआई सिग्नल (प्रत्येक एक एसडीआई लूप आउटपुट के साथ)

आउटपुट स्तर

टीएमडीएस 2.9वी-3.3वी

आउटपुट कनेक्टर्स

बीएनसी कनेक्टर्स

आउटपुट प्रतिबाधा

75Ω

वीडियो संकेत

एसडीआई, एचडी-एसडीआई, 3जी-एसडीआई

बिजली की खपत

15W

संकल्प

7 समायोज्य रिज़ॉल्यूशन, 1920×1200@60Hz तक

पारंपरिक

रंग की गहराई

8&10&12बिट

कार्य दूरी

1080p 100 मीटर से कम या उसके बराबर (कृपया उच्च गुणवत्ता वाले तार का उपयोग करें)

बैंडविड्थ

6.75 जीबीपीएस

अधिकतम संकल्प

1080p@60Hz

परिचालन तापमान

0 डिग्री - +50 डिग्री

सापेक्षिक आर्द्रता

10% - 90%

अन्य सुविधाओं

कमांड के माध्यम से आउटपुट फॉर्मेट सेट करने और हॉट प्लगिंग का समर्थन करता है

आउटपुट सिग्नल कार्ड-वीएमसी-4ओ-एचवी

उत्पादन में संकेत

2-वे एचडीएमआई सिग्नल (डीवीआई के साथ संगत);

2-वे वीजीए सिग्नल;

4-चैनल स्टीरियो ऑडियो सिग्नल

बिजली की खपत

8W

आउटपुट कनेक्टर्स

टाइप ए 19-पिन महिला कनेक्टर; 15-पिन डी-प्रकार महिला कनेक्टर; 3-प्लगयोग्य टर्मिनल ब्लॉक को पिन करें

संकल्प

36 समायोज्य रिज़ॉल्यूशन, 1920×1200@60Hz तक

पारंपरिक

एचडीएमआई पोर्ट:

रंग की गहराई

8 बिट्स

सिग्नल प्रकार

एचडीएमआई, डीवीआई-डी

बैंडविड्थ

6.75जीपीबीएस

तापमान

0 डिग्री - +50 डिग्री

नमी

10% - 90%

ऑडियो प्रारूप

एंबेडेड ऑडियो पीसीएम, डोबली डिजिटल, डीटीएस, डीटीएस-एचडी प्रारूपों का समर्थन करता है, बाहरी ऑडियो पीसीएम प्रारूप का समर्थन करता है

मानक

HDMI1.3 को सपोर्ट करें, HDCP के साथ संगत

ईडीआईडी ​​और डीडीसी प्रबंधन

ईडीआईडी ​​शिक्षण फ़ंक्शन और डीडीसी संचार फ़ंक्शन का समर्थन करें

वीजीए पोर्ट:

आउटपुट स्तर

{{0}}.5-2.0वीपी-पी

आउटपुट प्रतिबाधा

75Ω

सिग्नल प्रकार

वीजीए, वाईपीबीपीआर, सी-वीडियो

स्विच प्रकार

लंबवत रिक्ति

आवृत्ति प्रतिक्रिया

20 हर्ट्ज़-20के हर्ट्ज़

पाना

0 डीबी

क्रॉसस्टॉक

<-50dB@5MHz

स्विचिंग दर

200ns(अधिकतम)

बैंडविड्थ

वाईपीबीपीआर: 170 मेगाहर्ट्ज; सी-वीडियो: 150 मेगाहर्ट्ज; वीजीए: 170 मेगाहर्ट्ज

वीडियो संकेत

वीजीए (आरजीबीएचवी), वाईपीबीपीआर, एस-वीडियो, सी-वीडियो

अन्य

कमांड के माध्यम से आउटपुट फॉर्मेट सेट करने और हॉट प्लगिंग का समर्थन करता है

सिग्नल प्रीव्यू कार्ड-वीएमसी-4पी-ओबी

इंटरफ़ेस

2 आरजे45 पोर्ट

पूर्वावलोकन क्षमता

एक साथ 4 वीडियो स्रोतों का पूर्वावलोकन कर सकते हैं

प्रोटोकॉल और मानक

H.264 एन्कोडिंग तकनीक, मानक RTSP प्रोटोकॉल

बिजली की खपत

15W

संकल्प

वीडियो प्लेबैक के प्रत्येक चैनल का रिज़ॉल्यूशन 720p तक पहुंच सकता है, और पूर्वावलोकन रिज़ॉल्यूशन को कमांड के माध्यम से बदला जा सकता है

नियंत्रण

मैट्रिक्स नियंत्रण का समर्थन करें, पावर-ऑफ मेमोरी फ़ंक्शन का समर्थन करें

आईपी ​​डिकोडर कार्ड-वीएमसी-4आई-आईपी

इंटरफ़ेस

2 आरजे45 पोर्ट

डिकोडिंग क्षमता

समर्थन 4*1080P@60Hz, 8*1080P@30Hz, 16*720P@30Hz डिकोडिंग

ऑडियो इंटरफेस

ऑडियो इनपुट 1/2/3/4: आरक्षित बाहरी ऑडियो इंटरफ़ेस

बिजली की खपत

1 3 W

संकल्प

आरटीएसपी/आरटीपी/आरटीपीओ टीसीपी एक्सेस का समर्थन करें

अन्य

पावर ऑफ मेमोरी के साथ

नियंत्रण

onvif2.6 प्रोटोकॉल का समर्थन करें, onvif डिवाइस पहचान का समर्थन करें, onvif प्रोटोकॉल स्ट्रीम एक्सेस का समर्थन करें, onvif PTZ नियंत्रण का समर्थन करें

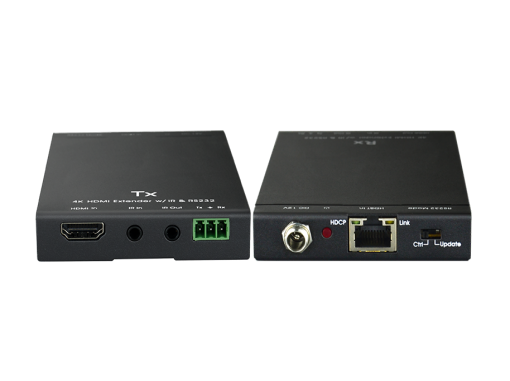

HDMI सिग्नल 70m HDBaseT ट्रांसमीटर-VHBT-HD-70T

HDBaseT इनपुट कार्ड और 4K HDBaseT इनपुट कार्ड के साथ उपयोग के लिए

प्रवेश करना

1-तरफा एचडीएमआई

इनपुट कनेक्टर्स

ए 19-पिन फीमेल कनेक्टर टाइप करें

उत्पादन

1 -रास्ता HDBaset

आउटपुट कनेक्टर्स

आरजे-45 टर्मिनल

नियंत्रण इंटरफ़ेस

1 चैनल आईआर इन, 1 चैनल आईआर आउट, 1 द्विदिशात्मक आरएस232

नियंत्रण कार्य

सीईसी, आईआर, आरएस232 दो-तरफा पारदर्शी ट्रांसमिशन का समर्थन करें

मानक

HDCP2.2 और HDMI1.4 मानकों के अनुरूप

संकल्प

3840×2160@30Hz तक सपोर्ट करता है

परिचालन तापमान

0~50 डिग्री

नमी

10% ~ 90%

अधिकतम बिजली की खपत

14W

आयाम (मिमी)

115L x 109W x 16.2H

संचरण दूरी

1920×1080P60Hz ट्रांसमिशन दूरी 70 मीटर तक, 3840×2160@30Hz ट्रांसमिशन दूरी 40 मीटर तक

अन्य

द्विदिशात्मक PoC फ़ंक्शन और RS232 फ़र्मवेयर अपग्रेड का समर्थन करें

HDMI सिग्नल 70m HDBaseT रिसीवर-VHBT-HD-70R

HDBaseT आउटपुट कार्ड, 4K HDBaseT आउटपुट कार्ड के साथ प्रयोग करें

प्रवेश करना

1 -रास्ता HDBaset

इनपुट कनेक्टर्स

ए 19-पिन फीमेल कनेक्टर टाइप करें

उत्पादन

1-तरफा एचडीएमआई

आउटपुट कनेक्टर्स

आरजे-45 टर्मिनल

नियंत्रण इंटरफ़ेस

1 चैनल आईआर इन, 1 चैनल आईआर आउट, 1 द्विदिशात्मक आरएस232

नियंत्रण कार्य

सीईसी, आईआर, आरएस232 दो-तरफा पारदर्शी ट्रांसमिशन का समर्थन करें

मानक

HDCP2.2 और HDMI1.4 मानकों के अनुरूप

संकल्प

3840×2160@30Hz तक सपोर्ट करता है

परिचालन तापमान

0~50 डिग्री

नमी

10% ~ 90%

अधिकतम बिजली की खपत

14W

आयाम (मिमी)

115L x 109W x 16.2H

संचरण दूरी

1920×1080P60Hz ट्रांसमिशन दूरी 70 मीटर तक, 3840×2160@30Hz ट्रांसमिशन दूरी 40 मीटर तक

अन्य

द्विदिशात्मक PoC फ़ंक्शन और RS232 फ़र्मवेयर अपग्रेड का समर्थन करें
