सिंहावलोकन

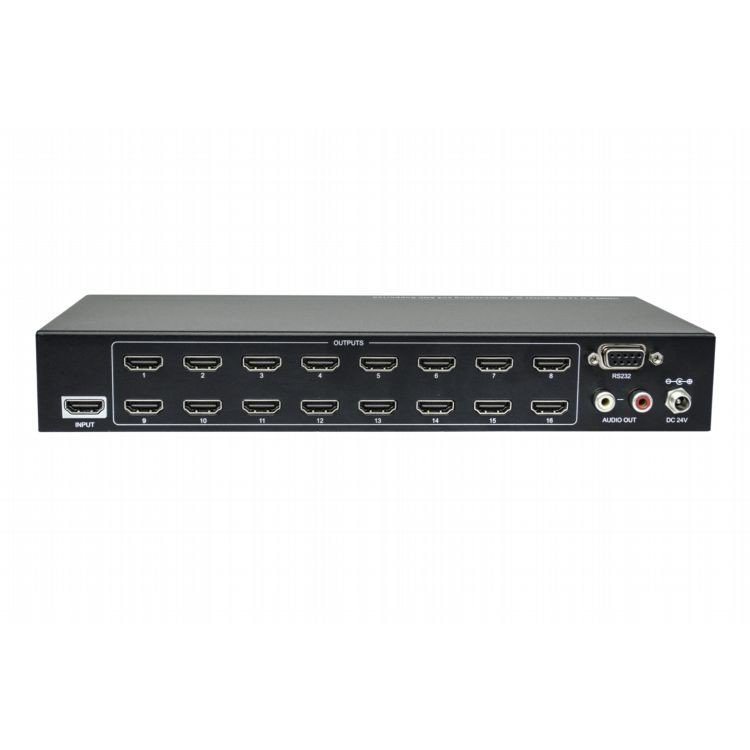

टेंडज़ोन एसपी116-एचडी460यू ए/वी समाधानों के लिए 1x16 एचडीएमआई स्प्लिटर है, जो एक एचडीएमआई इनपुट को सोलह एचडीएमआई आउटपुट में वितरित कर सकता है। स्प्लिटर 4K@60Hz 4:4:4, HDR 10, डॉल्बी विजन तक 4K सिग्नल का समर्थन करता है और यूनिट के फ्रंट पैनल पर 4-पिन डीआईपी स्विच का उपयोग करके उन्नत EDID प्रबंधन विकल्प पेश करता है। यह डाउनस्केलिंग का भी समर्थन करता है इसलिए एक 4K वीडियो इनपुट स्वचालित रूप से 1080p आउटपुट तक स्केल किया जा सकता है जब एक डिस्प्ले कनेक्ट होता है जो केवल 1080p तक रिज़ॉल्यूशन का समर्थन करता है। एचडीएमआई इनपुट से ऑडियो डी-एम्बेडिंग के लिए स्टीरियो एनालॉग एल/आर ऑडियो आउटपुट प्रदान किया गया है और स्प्लिटर सीईसी और आरएस232 नियंत्रण का समर्थन करता है।
विशेषताएँ
- HDMI V2.0, 4K@60Hz 4:4:4 8बिट, HDR 10, डॉल्बी विजन।
- एचडीसीपी 2.2 के अनुरूप।
- एचडीएमआई एओसी केबल के साथ संगत, प्रत्येक आउटपुट पर 5V100mA तक की शक्ति प्रदान करता है।
- ऑटो 4K से 1080p डाउनस्केलिंग।
- एचडीएमआई इनपुट से ऑडियो डी-एम्बेडिंग के लिए स्टीरियो एनालॉग एल/आर ऑडियो आउटपुट।
- स्मार्ट ईडीआईडी प्रबंधन और एचडीसीपी प्रबंधन।
- सीईसी और आरएस232 नियंत्रण।
लोकप्रिय टैग: 16ch 4k60 4:4:4 hdr hdmi वितरक, चीन 16ch 4k60 4:4:4 hdr hdmi वितरक निर्माता, आपूर्तिकर्ता, कारखाने
विशेष विवरण
|
वीडियो |
|
|
इनपुट |
(1) एचडीएमआई |
|
इनपुट कनेक्टर |
(1) टाइप-ए महिला एचडीएमआई |
|
इनपुट वीडियो रिज़ॉल्यूशन |
4K@60Hz तक 4:4:4 8बिट, HDR10, डॉल्बी विजन |
|
उत्पादन |
(16) एचडीएमआई |
|
आउटपुट कनेक्टर |
(16) टाइप-ए महिला एचडीएमआई |
|
आउटपुट वीडियो रिज़ॉल्यूशन |
4K@60Hz तक 4:4:4 8बिट, HDR10, डॉल्बी विजन, 4K से 1080p डाउन-स्केलिंग का समर्थन करता है। |
|
एचडीएमआई आउटपुट |
AOC केबल के लिए 5V100mA तक पावर सपोर्ट करता है। |
|
एचडीएमआई मानक |
V2.0 |
|
एचडीसीपी संस्करण |
2.2 |
|
एचडीएमआई ऑडियो सिग्नल |
एलपीसीएम 7.1 ऑडियो, डॉल्बी एटमॉस®, डॉल्बी® ट्रूएचडी, डॉल्बी डिजिटल® प्लस, डीटीएस:एक्स™, और डीटीएस-एचडी® मास्टर ऑडियो™ पास-थ्रू। |
|
एनालॉग ऑडियो आउटपुट |
|
|
उत्पादन |
(1) ऑडियो |
|
आउटपुट कनेक्टर |
(1) आरसीए (एल+आर) |
|
आवृत्ति प्रतिक्रिया |
20Hz~20kHz, ±1dB |
|
अधिकतम आउटपुट स्तर |
2.0Vrms ± 0.5dB. 2V=16dB हेडरूम ऊपर-10dBV (316mV) नाममात्र उपभोक्ता लाइन स्तर सिग्नल |
|
टीएचडी+एन |
< 0.05%, 20Hz~20kHz bandwidth, 1kHz sine at 0dBFS level (or max level) |
|
सीनियर |
>80dB, 20Hz~20kHz बैंडविड्थ |
|
क्रॉसस्टॉक अलगाव |
< -80dB, 10kHz sine at 0dBFS level (or max level before clipping) |
|
एलआर स्तर विचलन |
< 0.05dB, 1kHz sine at 0dBFS level (or max level before clipping) |
|
आउटपुट लोड क्षमता |
1Kohm और उच्चतर (10x समानांतर 10Kohm भार का समर्थन करता है) |
|
शोर स्तर |
- 80डीबी |
|
नियंत्रण |
|
|
नियंत्रण बंदरगाह |
(1) ईडीआईडी स्विच, (1) एफडब्ल्यू, (1) आरएस232 |
|
नियंत्रण कनेक्टर |
(1) 4-पिन डीआईपी स्विच, (1) माइक्रो-यूएसबी, (1) फीमेल डीबी9 |
|
सामान्य |
|
|
बैंडविड्थ |
18 जीबीपीएस |
|
ऑपरेशन तापमान |
-5 डिग्री ~ +55 डिग्री |
|
भंडारण तापमान |
-25 डिग्री ~ +70 डिग्री |
|
सापेक्षिक आर्द्रता |
10%-90% |
|
बाहरी विद्युत आपूर्ति |
इनपुट: AC 100~240V, 50/60Hz; आउटपुट: 24V DC 1.25A |
|
बिजली की खपत |
26W (अधिकतम) |
|
आयाम (डब्ल्यू*एच*डी) |
268 मिमी x 40 मिमी x 125 मिमी |
|
शुद्ध वजन |
1.14 कि.ग्रा |
